加工精度要求が高く他社で断られたお客様、
高度で高品質なスリット加工をご希望のお客様、是非ご相談ください

主な加工方法

スリット加工

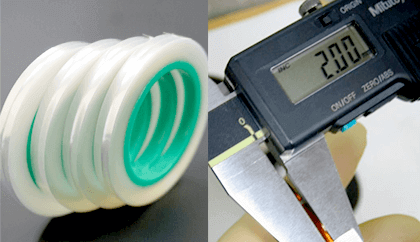

スリット加工

最小スリット幅0.8mmから対応しており一般公差±0.2mmや、特殊精密スリットによる±0.05mmにも対応可。

巻芯内径は一般的な76mm(3インチ)・152mm(6インチ)の他、25.4mm(1インチ)~250mmまで特殊な内径にも対応。

特殊加工スリット加工

特殊加工スリット加工

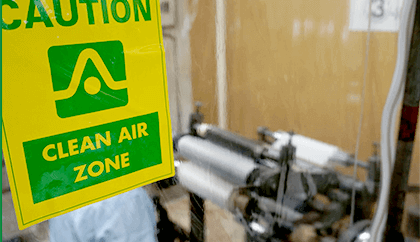

・クリーンスリット加工
クリーンブース(クラス1000)内での加工対応

・冷蔵スリット加工
冷蔵庫完備で温度管理が必要な材料(Bステージ品など)の加工、クール便での出荷にも対応しております。

パラロール

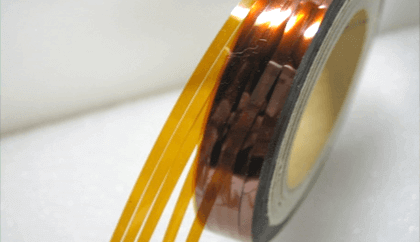

パラロール

弊社独自技術の多列巻きスリット。ひとつの巻き芯に2ロール以上を並列(パラレル)に巻くことで以下の利点があります。

1.細幅の巻崩れ防止
2.特殊な側板・ボビン・スプールが不要
3.使用交換時のチャック手間の軽減

サンプルのご用命ご連絡ください。

関連加工

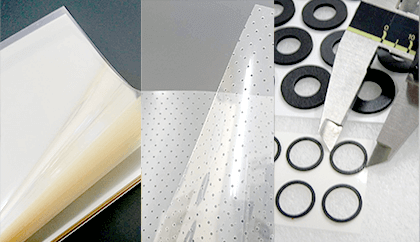

関連加工

弊社の扱うロール品は、産業の上流に位置しており、協力先との連携により、様々な関連加工実績がございます。

平判断裁加工:ロールを枚葉に断裁
パンチング加工:穴あけ加工
抜き加工:主にビク型による抜き加工

など

スリット加工実績

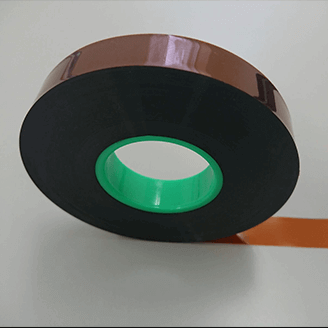

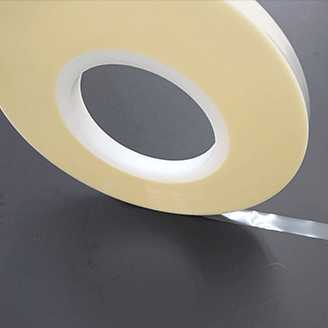

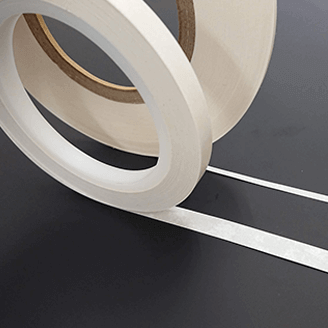

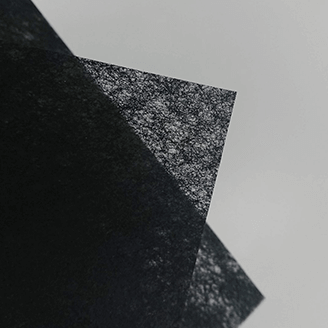

PET(ポリエステル)・PP(ポリプロピレン)・PE(ポリエチレン)・PI(ポリイミド)・PEEK・PEN・PPS・フッ素樹脂・ウレタン・粘着テープ・不織布・絶縁紙・加工紙・コンデンサーペーパー・その他複合品加工精度要求が高く他社で断られたお客様、高度で高品質なスリット加工をご希望のお客様、是非ご相談ください。

上記の加工実績は一例です。
弊社は設立当初から様々な素材加工にチャレンジしてきました。
特殊な複合素材も、過去のノウハウから加工できる力があります。

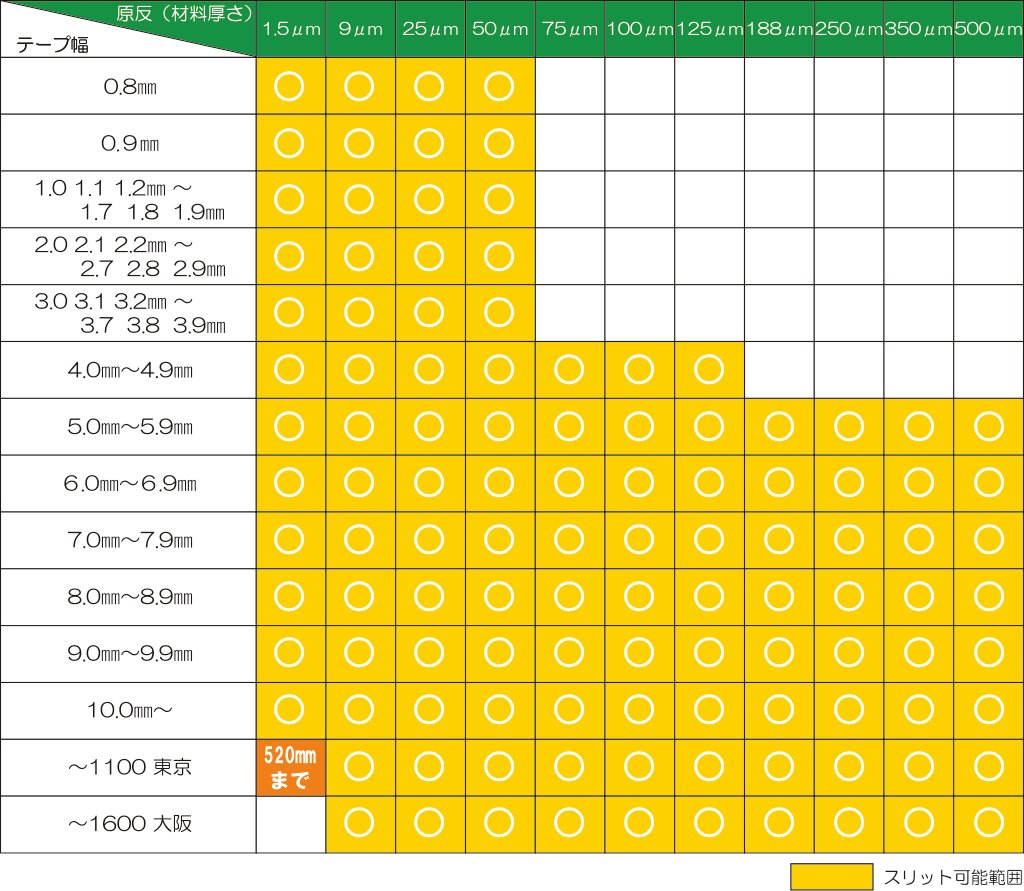

スリット加工範囲一覧表

弊社のスリット加工範囲をご紹介。弊社では、0.1mm幅毎に寸法設定を行うことが可能です。0.1mm以下の超精密加工についても多数実績がございます。ご要望のお客様はお問合せください。なお、この加工範囲外でも材質により可能な場合や、弊社協力加工先に依頼することも可能です。

巻き芯について

弊社での一般的なスリット加工の巻き芯サイズにについてご紹介します。

■巻き芯内径
12.7mm(0.5インチ) 25.4mm(1インチ) 38mm(1.5インチ) 51mm(2インチ) 76mm(3インチ) 102mm(4インチ) 125mm(5インチ) 152mm(6インチ)

■特殊サイズ芯
31mm 32mm 39mm 40mm 58mm 69mm 70mm 86mm 110mm 115mm 250mm コア無し <20種類>

その他特殊内径ご相談ください。

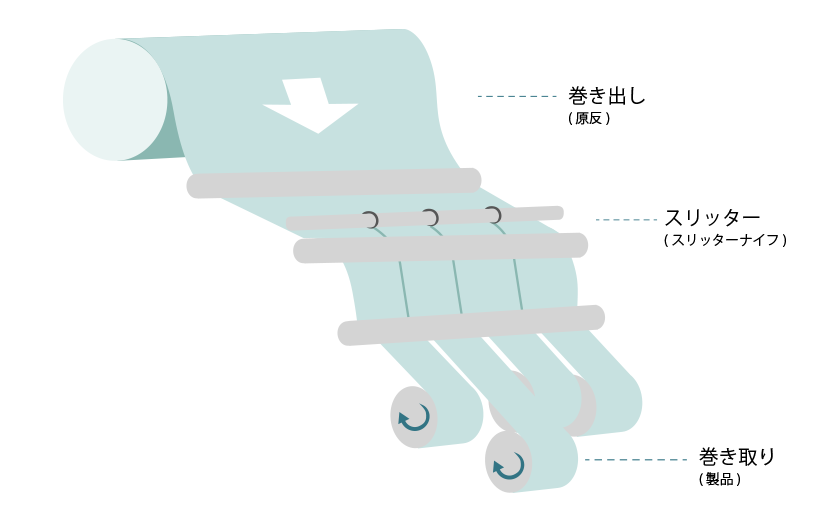

スリッターとは

フィルム、加工紙、金属箔複合品等の幅広で長尺なシートを、使用方法に応じて必要な幅にし、ロール状に巻き取っていく加工です。 スリット加工された製品は、アルミホイル、絆創膏、マスク、紙おむつなどの生活用品から、新幹線やエレベーターを始めとするモーター、薄型化が求められるスマートフォンのフィルム基板など、様々な分野で利用されています。

また、スリット加工の基本工程は、原反から巻き出し、スリッターナイフで切り、巻き取るといった非常にシンプルな加工ですが、同じ材料でもそれぞれに"カオ"があり、一朝一夕では様々な挙動に対応できません。そのため、長い歴史のある弊社では機械の調整に長けたオペレーターが多く在籍し、安定した加工を行うことができます。
